COREPOWER S PLUG-IN(コアパワーS プラグイン)

コストパフォーマンス重視の80PLUS ホワイト認証ATX電源ユニット。400・500・600Wの3ラインナップ。
製品の特徴製品の詳細仕様概略お知らせダウンロード

製品の特徴

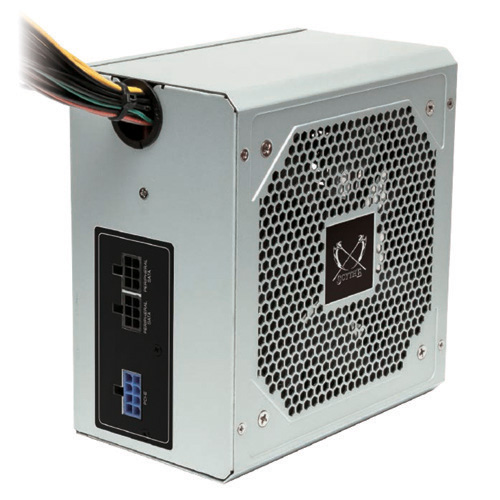

本体

コネクタ部

グリル部

120mm静音ファン搭載

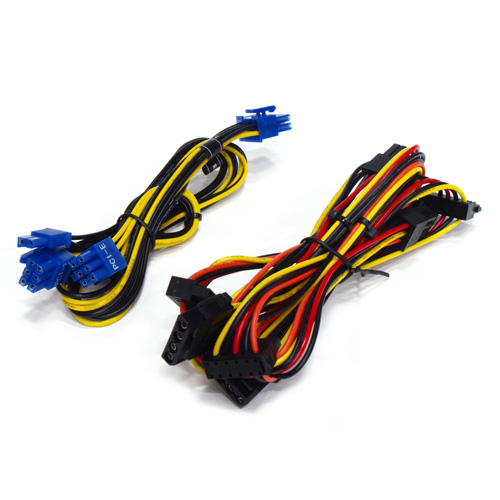

付属ケーブル

仕様比較表

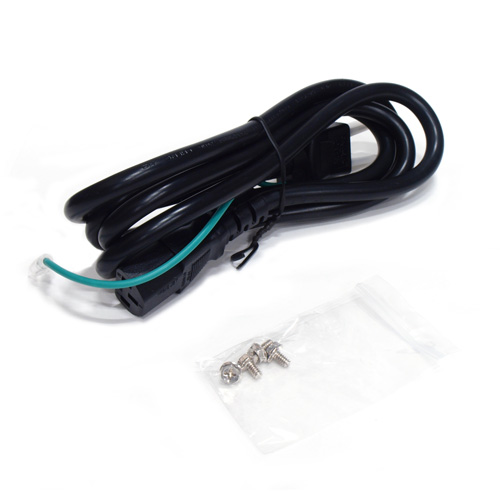

付属品

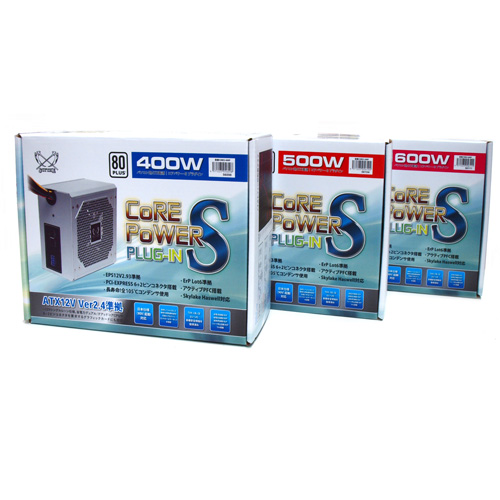

パッケージ



製品の詳細

80PLUS ホワイト認証取得、静音ATX電源ユニット。

ファンガードやケーブルのメッシュ加工などは省略しながらも、プラグイン仕様やPCI-Expressコネクタを備えた妥協のないモデル。

ATX12Vバージョン2.4 / EPS12V 2.93準拠



プラグイン方式のケーブルマネージメントを採用

ATXメイン、ATX/EPS12V以外のケーブルコネクタを必要数に応じて加減出来るプラグイン方式のケーブルマネージメントを採用。
PCケース内のエアフロー確保が容易になります。

+12Vシングルレーン仕様

大容量の12Vを1レーンに統合することで、より柔軟で無駄の無い各機器への電力供給を可能にしました。

120mmファンによる「大風量」と「静音」仕様

サイズオリジナルのファンコントロールサーキットにより、ハイレベルの静音性を実現しました。

低容量モデル400WにもPCI-Expressコネクタを搭載

6pin 1個と6+2pin 1個になります。

各種安全回路搭載

過電流保護回路(OCP)過電圧保護回路(OVP)過電力保護(OPP)短絡防止回路(SCP)

奥行き140mmのコンパクト仕様。



力率改善回路・アクティブPFC搭載



全コンデンサに長寿命な105℃品を採用。



ヨーロッパの待機電力基準ErP(Energy related Products)指令

Lot6(待機およびoffモード)に準拠

待機および電源off時の消費電力を1W以下に抑えます。



低電圧環境(90V)起動対応



保証1年



RoHS対応の環境配慮型プロダクト



仕様概略

★本製品の販売を終了しました。

型番・JAN CORES-400P         JAN:4571225056098
CORES-500P    JAN:4571225056104
CORES-600P    JAN:4571225056111
サイズ 幅150 × 奥行140 × 高さ86 mm
120 × 120 × 厚さ25 mm(搭載FAN)
対応規格 ATX12Vバージョン2.4 / EPS12V 2.93準拠
対応CPU KabylakeやSkylakeを始めとする最新のマルチコアCPU、統合型APU、省電力系CPUに完全対応
ファンノイズ・回転数 15.4~27.5 dBA / 600~1400 rpm (400W)
15~31.7 dBA / 550~1700 rpm (500W)
15~32.7 dBA / 550~1800 rpm (600W)
コネクタ(400・500W) ATXメイン 20+4pin : 1個(非プラグイン)
ATX 12V 4+4pin : 1個 (非プラグイン)
PCI-EXPRESS 6pin : 1個(プラグイン)
PCI-EXPRESS 6+2pin : 1個(プラグイン)
FDD用 4pin : 無し
HDD用 4pin : 2個(プラグイン)
S-ATA用 15pin : 4個(プラグイン)
コネクタ(600W) ATXメイン 20+4pin : 1個(非プラグイン)
ATX 12V 4+4pin : 1個(非プラグイン)
PCI-EXPRESS 6+2pin : 2個(プラグイン)
FDD用 4pin :無し
HDD用 4pin : 2個(プラグイン)
S-ATA用 15pin : 8個(プラグイン)
重量 約1.35 kg (400W)
約1.45 kg (500W)
約1.57 kg (600W)
保証期間 1年間
パッケージ寸法 235(W) × 180(H) × 100(D) mm
パッケージ重量 約1.9 kg (400W)
約2.0 kg (500W)
約2.1 kg (600W)
付属品 電源ケーブル、プラグインケーブル、取付ネジ、マニュアル

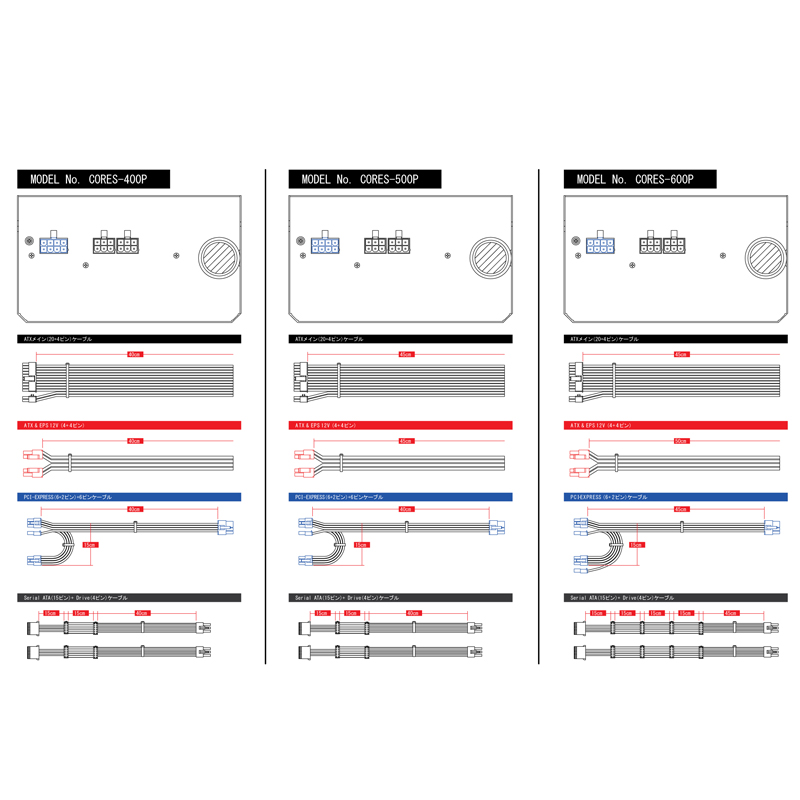

コネクタ図



お知らせ

現在お知らせはございません。



ダウンロード

製品マニュアル・ダウンロードは下記よりダウンロード頂けます。

■ 製品マニュアル(PDF) ダウンロード
■ プレスリリース 高解像度画像(ZIP) ダウンロード
