便利ボード Ver.1

型番:SCY-ATXTB01 / JAN:4571225057118

製品の特徴製品の詳細仕様概略お知らせダウンロード

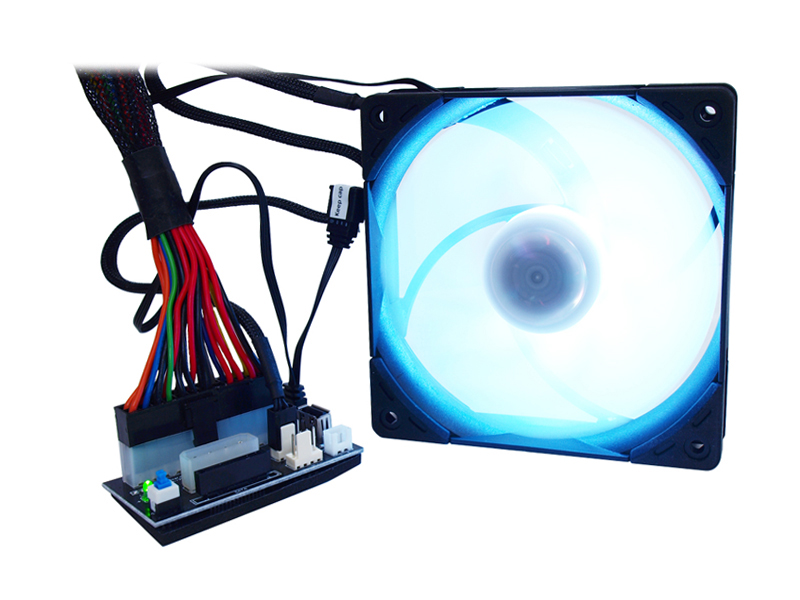

ATX電源単体動作用検証ボード

・ATXの通電チェックや機器の単体動作などテストに便利な検証マニア向けボード
・マザーボードを介さずATX電源の単体通電動作が可能
・7種類の規格の機器の接続が可能
・ATX電源の通電状態がわかるオンボードLEDを搭載

使い方

①ATX24ピン電源接続コネクタに電源ユニットの24ピンケーブルを接続します。
②動作させたい対応機器を接続します。
③パワースイッチを押してください。

ご注意ください

※通電中に機器の接続をしないでください。
※接続はボード上のシルク印刷などを参照の上、各種規格に従い正しく接続してください。
※底面には絶縁スポンジが貼付されておりますが、設置側には別途絶縁対策を施しショートにご注意ください。
※USBポートは、単体で動作するものを接続してください。
(USBファンやUSB扇風機などを想定、スマートフォンなどの充電は想定しておりません)
※12V 4ピンRGBコネクタは、色の調整はできません、5Vで動作するアドレス指定のRGB規格には対応しておりません。

・ATXの通電チェックや機器の単体動作などテストに便利な検証マニア向けボード


・マザーボードを介さずATX電源の単体通電動作が可能


・7種類の規格の機器の接続が可能


・ATX電源の通電状態がわかるオンボードLEDを搭載


型番 SCY-ATXTB01
JAN 4571225057118
サイズ 73(W) x 18(H) x 43(D)mm
接続可能規格 4ピンペリフェラル機器
S-ATA機器
2ピンファン(ピッチ2.54mm)
3ピンファン
4ピンPWMファン(最大回転で動作)
USB1.1および2.0機器(単体で動作するもの)
12V 4ピンRGB(色の調整は不可)
接続用搭載コネクタ 24ピン電源コネクタ×1
12V 4ピンRGBコネクタ(12VGRB仕様)×1
4ピンペリフェラルコネクタ(オス)×1
4ピンファンコネクタ(3ピンファン接続可能)×2
2ピンファンコネクタ(ピッチ2.54mm)×1
S-ATAコネクタ×1
USB1.1/2.0コネクタ×1
重量 22g
保証期間 1年間
パッケージサイズ・重量 43(W) × 105(H) × 25(D) mm・約 25 g
